无码午夜成人1000部免费视频 ,在线亚洲午夜片AV大片,国产乱子轮XXX农村,午夜精品久久久久久久

環(huán)氧地坪在涂裝后可能會出現(xiàn)“咬底”的現(xiàn)象?！耙У住笔侵腑h(huán)氧地坪面漆和底漆黏結(jié)在一起出現(xiàn)了膨脹，然后在地坪表面出現(xiàn)皺紋的現(xiàn)象。涂那些含有強溶劑涂料時容易產(chǎn)生這種現(xiàn)象。

出現(xiàn)咬底現(xiàn)象，主要有兩個方面的原因：

1、地坪漆材料

環(huán)氧地坪漆生產(chǎn)商的產(chǎn)品一般都是配套生產(chǎn)，不同廠家所用的配方是不一樣，如果混搭著用，就很有可能會使原地坪漆出現(xiàn)發(fā)軟的問題，而一旦底漆發(fā)軟膨脹，就很有可能會出現(xiàn)咬底的現(xiàn)象。所以要求施工時選擇同一廠家的產(chǎn)品，這樣就可以減少咬底出現(xiàn)的風(fēng)險，如果一定要用不同家的材料，可以先在小面積內(nèi)進行試驗，確定沒有咬底現(xiàn)象出現(xiàn)后再大面積使用。

解決方法：選擇配套的底漆和面漆使用。

2、地坪施工

環(huán)氧地坪漆是一種固化成膜的油漆涂料，韌性、強度需要地坪漆完全固化才行。如果底漆還沒有完全干透就進行面漆的施工，底漆和面漆就會滲透在一起互相影響，從而導(dǎo)致咬底的問題出現(xiàn)，如果是面漆過厚，干燥的時間過長，也有可能會出現(xiàn)咬底的問題。

解決方法：相同成膜物間的咬底，比如在聚氨酯底漆上罩聚氨酯面漆；在環(huán)氧酯底漆上罩環(huán)氧酯面漆，要在底漆還未完全干透之前罩面漆，在容易產(chǎn)生咬底涂層過厚的地方，可以先在底涂層上涂薄薄一層面漆，等稍干后再進行面漆的厚涂施工。

如果出現(xiàn)的咬底現(xiàn)象比較嚴重，要先將涂層清除干凈，等到基層干燥后再用同樣的材料進行涂刷，出現(xiàn)“皺紋”的地坪真的很丑，并且會影響正常的使用。

環(huán)氧地坪油漆施工干燥后，經(jīng)過一段時間仍有黏指的現(xiàn)象或已干燥的涂膜又出現(xiàn)黏性的現(xiàn)象。那么出現(xiàn)這種現(xiàn)象的原因是什么呢？我們在施工過程中又該如何避免呢？具體的，跟著小編一起往下了解。

環(huán)氧地坪出現(xiàn)發(fā)黏（回黏、返黏）原因

1、在氧化型的底漆、膩子沒有干透之前就涂二道漆；

2、在高溫高濕地區(qū)或場合下施工，涂膜表層下未干硬的流態(tài)組分逐漸滲出物面；

3、表面處理不干凈。被涂物表面或底材含有油污、蠟質(zhì)、酸堿等，經(jīng)涂裝后，遇熱則會滲出物面而使涂膜發(fā)黏；

4、涂膜施工后在烈日下暴曬，涂膜又太厚；

5、所用涂料中含有半干性油或不干性油，稀釋劑中混有不易揮發(fā)的高沸點溶劑（如煤油、柴油等）；

6、底材（例如混凝土地面、水泥墻等）中含有的堿性物質(zhì)使涂膜皂化而軟化；

7、涂料在施工中遇冰凍、雨淋和霜打等。

解決辦法

1、應(yīng)在頭道漆充分干透之后再涂二道漆；

2、在高溫高濕場合下施工，應(yīng)適當(dāng)延長每道漆施工的間隔時間；

3、應(yīng)按規(guī)定，被涂物表面處理干凈后再施工；

4、涂膜施工后不能暴露在烈日下，每道涂層不宜太厚；

5、應(yīng)注意所用涂料樹脂和溶劑的組成；

6、在含堿性物質(zhì)的底材涂裝前應(yīng)洗凈或在其上涂上抗堿封閉底漆；

7、施工中應(yīng)避免惡劣的天氣環(huán)境對涂料施工帶來的影響。

下面為您分析溶劑性滾涂環(huán)氧地坪在施工中出現(xiàn)局部桔紋現(xiàn)象的主要原因有：

1、涂料粘度大，流平性差

選用合適的溶劑，添加流平劑或揮發(fā)性較慢的高沸點有機溶劑

2、施工場所溫度過高或過低

注意施工溫度應(yīng)控制在5~35℃

3、涂料中混有水分

在涂料的生產(chǎn)、施工中不應(yīng)混進水分，一旦混入應(yīng)除凈后再用

4、低沸點的溶劑用量太多，揮發(fā)速度太快

在靜止的液態(tài)涂膜中產(chǎn)生強烈的對流電流，使涂層四周凸起中部凹入，呈半圓形突起橘皮斑紋狀，未等流平，表面已干燥形成橘皮，應(yīng)注意稀釋劑中高低沸點溶劑的搭配。高沸點的溶劑可適當(dāng)增多（如醋酸丁酯、環(huán)己酮等）

5、被涂物溫度過高

注意被涂物表面的溫度，不應(yīng)高于施工時的環(huán)境溫度

6、噴涂施工時，壓縮空氣壓力低

出漆量過大和噴具不佳，導(dǎo)致霧化不良，選擇合適的壓縮空氣壓力，選擇出漆量和霧化性能良好的噴涂工具

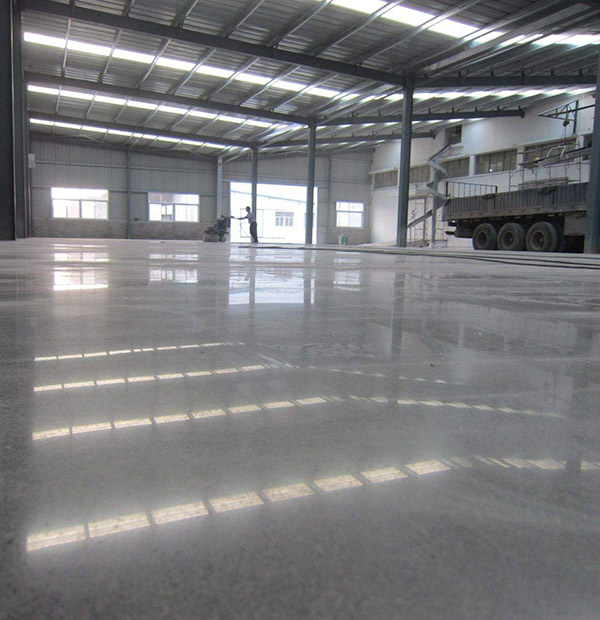

金剛砂耐磨地坪憑借優(yōu)異出色的耐磨性能而倍受歡迎，廣泛應(yīng)用于各類加工業(yè)廠房、停車場坡道、購物中心、物流倉儲室、碼頭等諸多領(lǐng)域。如此受歡迎與其自身性能有很大的關(guān)系?？偨Y(jié)起來，金剛砂耐磨地坪除了硬度高，耐磨性佳，可承受重壓及沖擊外，還有著不起砂、不起粉塵，能夠保持地坪潔凈等諸多性能。

下面一起來分析金剛砂耐磨地坪施工過程中常見的質(zhì)量問題。

第一、撒料時間把握不準(zhǔn)：澆注面層的砼沒有按照施工時溫度、濕度、施工速度設(shè)計專用配合比，過早撒耐磨后表面泛漿形成了粘稠狀，打磨后表面硬化層不純，顏色變花。撒過晚就會形成地面已變顏色發(fā)花硬，導(dǎo)致磨不平、磨不勻，磨不亮。

第二、沒有第一遍的機械磨平就開始撒耐磨或撒料時控制不好，直接導(dǎo)致撒料不均布，有些地方厚，有些地方薄，部分地面的顏色深淺不一。

第三、撒料時沒有嚴格按照先2/3后1/3 的順序分兩遍播撒，一步到位，(工藝要求要求第二遍撒料在第一遍硬化至一定階段之后)打磨后表面層不均勻。表面顏色不純。

第四、最后一遍的打磨工作沒有做徹底，收工早，現(xiàn)場部分地面成活后表面仍留有鏝痕，表面粗糙，導(dǎo)致地面沒有光潔度。
